用于測量地表水、自來水、污水、海水、雙氧水以及工業用水等水體中總有機碳的含量,以綜古評價水體中有機物污染程度。

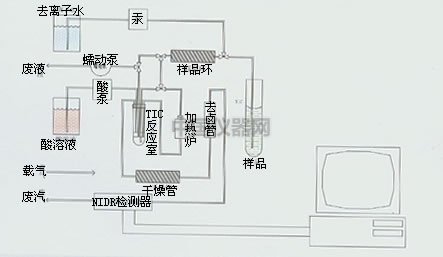

ET1020A工作原理圖
應用領域
環境監測、城市給排水、疾病控制、化工電力等行業。
符合標準
● DIN38409H3
● ENl484
● EPA415.1,415.3
● 美國Standard Method 5310B
● 中國國標GBl3193-91
● 中國衛生部飲水規范138
工作原理
當含碳化古物在富氧環境下燃燒時，碳完全轉化CO2，非散射性紅外檢測器(NDIR)檢測CO2的量，并轉化為樣品中的總碳(Tc)含量。然后，樣品被酸化，當pH值降低時，樣品中的碳酸根和碳酸氫根轉化成CO2，CO2被吹出，并進入非散射紅外檢測器(NDIR), 檢測出的CO2量被轉化成總無機碳(TIC)的含量。將TC和TIC的值相減，即獲得總咱機碳(TOC)的值。
TOC=TC-TIC
當樣品被預酸化，并吹掃后，可除去樣品的總無機碳(TIC)和可吹出有機碳(POC)，然后檢測樣品的TC值，即可獲得不可吹出有機碳(NPOC)的值。
儀器特點
●通過軟件控制加熱溫度。燃燒溫度可在200－950℃內調節。可選680℃+催化劑或900℃高溫氧化任意一種認可的氧化方法。
●樣品環定量進樣，準確度高，重現性好。
●吸入式進樣方式，可連續分析樣品。
●可容忍水樣中大致400µm直徑的懸浮顆粒，不易堵塞。
●ETTOC中文操作軟件：國內TOC中文操作軟件。軟件基于Windows界面，功能強大，操作方便，界面友好。
●軟件顯示實時測量圖譜，便于直觀監控分析過程。
ETTOC中文總有機碳分析軟件
ETTOC中文操作系統在微軟視窗程序下面運行，儀器的各個部件運行情況、儀器參數的設定、分析方法的建立和調用、分析程序的設定、數據的測量收集和計算以及質量保證、用戶報告的生成等盡在輕易掌控之中。
對儀器各個部件進行狀態測試，保證每個泵、閥、開關等都處于正常運轉中。
對特定的樣品，建立不同的分析方法。設定所有參數，包括合適的溫度、選定并標定樣品環、進樣量、試劑量、測量時間、重復次數、氣體流量等。

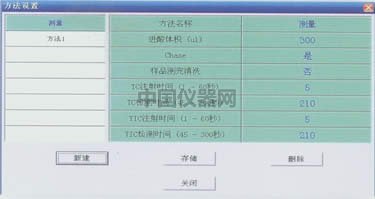

建立分析方法
采用多點校正建立工作曲線，可排除有疑問的校正點，以避免人為因素帶入的誤差，保證工作曲線的線性。

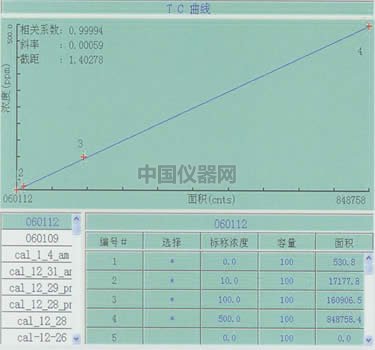

建立校正曲線
可設置多個樣品分析序列，每個樣品用各自的分析方法，可以插入標樣，以檢查儀器的工作狀態。

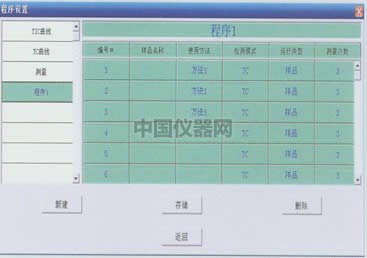

設置樣品測試程序
可以由分析主界面獲得分析過程信息：樣品名稱、分析方法、運行狀態、分析時間、溫度、測量結果、數值運算等，更有實時分析圖譜，使用戶對整個分析過程了如指掌。分析結束后自動保存原始數據，并生成用戶報告。

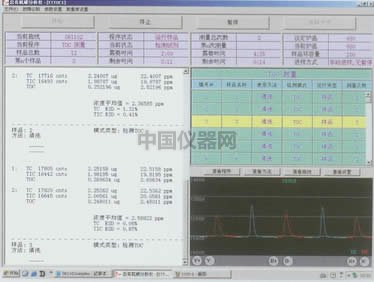

分析主菜單
技術參數
● 范圍：0.5ppm--10000ppm
● 重復性：3%RSD
● 線性誤差：<4%
● TC檢測率：≥95%(在濃度10ppm)
● TIC檢測率：≥95%(在濃度10ppm)
● 分析時間：TC/TIC/TOC：4~8分鐘，可自行設定
● 分析方法：TIC：膦酸酸化
TC：用催化劑時680℃
不用催化劑時900℃
在200～950℃可以調節
TOC：由TC－TIC差減獲得
● 進樣方式：吸入式，樣品環定量
● 樣品環：25µL，50µL，100µL，200µL，400µL，可選
● 載氣：氧氣99.5%含C02、CO及THC小于1ppm；壓力50-60psig(345-415kPa)
● 軟件：中文ETTOC操作軟件
● 傳輸標準：RS-232-C標準
● 尺寸：35cmX28cmX48cm
● 重量：16kg
應用實例
含鹽樣品的分析：連續測量500次樣
樣品成分：含100ppmTOC+10ppmTIC，3%氯化鈉鹽水溶液
測量結果：TOC平均值=101.19ppm 平均誤差=1.19% RSD=1.05%<2
