產品介紹：
TS系列四罐高能行星式球磨機可以干磨、濕磨、真空磨，是混合、細磨、小樣制備、納米材料分散、新產品研制和小批量生產高新技術材料的必備裝置。 TJ系列四罐高能行星式球磨機用于高等與專科院校、科研單位及企業實驗室快速分批將研究試樣研磨到膠狀細度（較小可達0.1μm），并進行混合、勻化和分散。廣泛應用于地礦、土壤、冶金、電子、電力、材料、化輕、醫藥、美容、環保、陶瓷、玻璃、核研究等科研和產業部門。
工作原理：
在同一太陽輪上裝有四個行星輪，行星輪上裝有球磨罐，當轉盤轉動時，球磨罐繞太陽輪軸轉動，作行星式運動。因為幾何學和傳動比率的設計，研磨球就能夠按照良好的軌跡進行運動。研磨球沿著研磨罐內壁進行運動，直到某種特殊條件下，研磨球突然脫離這種運動狀態。穿過研磨球，樣品和研磨球沖到反方向的罐壁上。沖擊過程中產生的能量是普通球磨機的好幾倍。結果產生了極好的研磨效果和極短的研磨時間。、該產品可干、濕兩種方法研磨和混合粒度不同、材料各異的產品，研磨產品較小粒度可至0.1微米（即1.0×10-4mm）
性能優點：
◆主皮帶松緊度可調，長期使用也不易打滑，大大延長了使用壽命。
◆外觀獨創箱體翻蓋（或開門式），操作簡便，罩上帶安全開關，安全可靠。
◆結構緊湊，造型美觀，不失穩定，真正實現了整機完全一體化。
◆ 儀器底部為鋼板支撐體，加強了儀器的穩定性，避免研磨過程中儀器“跑偏”
◆采用漲緊輪皮帶傳動，將噪音和磨損都降到極小，且在操作和運行過程中不會出現齒輪斷裂與損壞現象，極大地延長了使用壽命。
◆ 變頻器安裝在可拆卸的板上，方便檢查維修
◆ 太陽輪和行星輪中心孔距9-13cm出廠可調
主要技術參數：
|
應用 |
粉碎、混合、均化、納米研磨，機械合金 |
|
應用領域 |
電子材料、土壤、航空材料、電池、陶瓷、生物、地質礦產、冶金 |
|

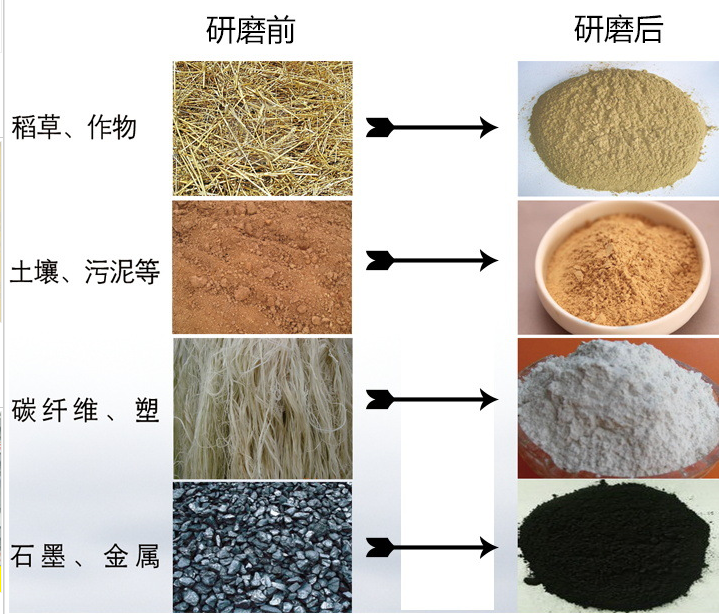

樣品特征 |
軟性的, 硬的, 脆性的, 纖維性的 - 干的或濕的 |
|
工作原理： |
撞擊力，摩擦力 |
|
進樣尺寸 |
< 10 mm |
|
出料粒度 * |
約0.1微米 |
|
研磨平臺數 |
4 / 2 |
|
轉速比設定 |
1:-2.2 （可根據要求設計） |
|
太陽輪轉速 |
30 -400 轉/分鐘 |
|
有效太陽輪直徑 |
360mm |
|
研磨套件材料 |
硬質剛, 不銹鋼, 碳化鎢, 瑪瑙, 剛玉, 氧化鋯、氮化硅、聚酯 |
|
研磨罐尺寸 |
12 ml - 500 ml |
|
可定制尺寸 |
4-25L（可根據要求設計） |
|
粉碎時間設定 |
小時：0-99, 分鐘：0~59 |
|
間歇驅動 |
可以，反向轉動 |
|
驅動功率 |
1.5 kW |
操作方法：
1、球磨罐：通常四個球磨罐重量（罐+配球+試樣+輔料）應基本一致，以保持運轉平穩，減小振動引起噪聲，延長設備使用壽命。若樣品不足，對稱使用（只裝兩個罐）也可。
2、試樣：試樣直徑通常為1毫米以下，固體顆粒一般不超過3毫米，土壤允許10毫米。
3、裝料：裝料可大容積（試樣+配球+輔料）為球磨罐容積的三分之二，余下的三分之一作為運轉空間。
4、轉速：為了獲取理想效果，轉速、球磨時間、配球（大、小球合理搭配）及試樣大小、多少和添加輔料等參數要選擇恰當。轉速高，效率不一定高。開始研磨時，轉速可高一些（起砸碎樣品的作用），研磨一段時間后（一般不超過2分鐘），轉速可降低一些，這樣球磨效率更高。球磨效率高低決定于配球（大、小、多、少），試樣性質及顆粒大小、重量、轉速、運行方式是否搭配得當。為提高研磨效率與延長球磨機使用壽命，不需要也不應該將轉速調得太高。
|
型號 |
規格 |
可配球磨罐 |
備注
|
|
規格（ml） |
數量（只） |
|
TS-0.4L |
0.4L |
50-100 |
4 |
可配50ml真空球磨罐 |
|
TS-1L |
1L |
50-250 |
4 |
可配50-100ml真空球磨罐 |
|
TS-2L |
2L |
50-500 |
4 |
可配50-250ml真空球磨罐 |
|
TS-4L |
4L |
50-1000 |
4 |
可配100-500ml真空球磨罐 |
|
TS-8L |
8L |
500-2000 |
4 |
可配250-1000ml真空球磨罐 |
|
TS-12L |
12L |
1000-3000 |
4 |
可配500-2000ml真空球磨罐 |
|
TS-16L |
16L |
1000-4000 |
4 |
可配500-3000ml真空球磨罐 |
|
TS-20L |
20L |
1000-5000 |
4 |
可配1000-4000ml真空球磨罐 |
|
TS-40L |
40L |
4000-10000 |
4 |
可配3000-9000ml真空球磨罐 |
|
TS-60L |
60L |
6000-15000 |
4 |
可配5000-13000ml真空球磨罐 |
|
TS-100L |
100L |
10000-25000 |
4 |
可配9000-20000ml真空球磨罐 |
|
型號 |
電源 |
電機功率KW |
變頻器功率KW |
連續運轉定時間（小時） |
正反向交替運轉周期選擇（min） |
轉速r/min |
噪聲≤db（A） |
|
|
|
|
|
|
|
公轉(可調) |
自轉(可調) |
|
|
TS-0.4L |
220V 50HZ |
0.55 |
0.55 |
1-9999 |
1-9999 |
30-450 |
60-900 |
《60db |
|
TS-1L |
220V 50HZ |
0.75 |
0.55 |
1-9999 |
1-9999 |
30-400 |
60-800 |
《60db |
|
TS-2L |
220V 50HZ |
1.1 |
0.75 |
1-9999 |
1-9999 |
30-400 |
60-800 |
《60db |
|
TS-4L |
220V 50HZ |
1.1 |
0.75 |
1-9999 |
1-9999 |
30-400 |
60-800 |
《60db |
|
TS-8L |
220V 50HZ |
1.5 |
1.5 |
1-9999 |
1-9999 |
30-280 |
60-560 |
《60db |
|
TS-12L |
380V 50HZ |
1.5 |
2.2 |
1-9999 |
1-9999 |
30-260 |
60-520 |
《60db |
|
TS-16L |
380V 50HZ |
2.2 |
2.2 |
1-9999 |
1-9999 |
30-260 |
60-520 |
《60db |
|
TS-20L |
380V 50HZ |
3.0 |
4 |
1-9999 |
1-9999 |
30-230 |
60-460 |
《60db |
|
TS-40L |
380V 50HZ |
3.0 |
4 |
1-9999 |
1-9999 |
30-180 |
60-360 |
《70db |
|
TS-60L |
380V 50HZ |
4.0 |
5.5 |
1-9999 |
1-9999 |
30-170 |
60-340 |
《70db |
|
TS-100L |
380V 50HZ |
7.0 |
7.5 |
1-9999 |
1-9999 |
30-160 |
60-320 |
《70db |
