想改善您的顯微鏡圖像嗎？您對自己的圖像總是這樣感到不滿嗎？別擔心，在這里ibidi雷萌將幫助您獲得精美的圖像！在這里，雷萌將向您展示彎液面的形成是如何干擾相位對比顯微鏡成像的。如何能獲得清晰且對比度良好的圖像。

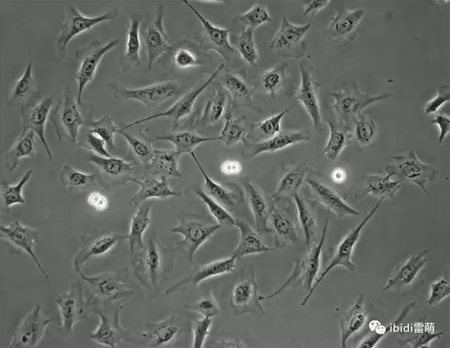

相差成像 到目前為止，相襯是生物光學顯微鏡中常用的方法。它是細胞培養和活細胞成像中成熟的顯微技術。當使用這種廉價的技術時，無需預先固定或標記，就可以在自然狀態下觀察活細胞。 未染色的活細胞幾乎不吸收光。光吸收不良導致圖像中強度分布的差異較小。這使得細胞在明場顯微鏡下幾乎不可見或根本不可見。當光穿過細胞時，會發生小的相移，這是人眼看不到的。在相差顯微鏡中，這些相移被轉換成振幅的變化，可以觀察到圖像對比度的差異。然而，這種無標記技術在很大程度上取決于光路中組件的正確對齊。這種對準可能會受到自然發生的彎液面效應的干擾，從而導致相襯變?nèi)酢！ ?/p> 相差顯微鏡要考慮的一個重要問題是彎液面，它是在氣液界面自然形成的。這種現象會顯著降低圖像質量，尤其是在像標準96孔板這樣的小型培養孔中。由于彎液面而產生的衍射擾亂了光路內相位環和相位板的正確對準。

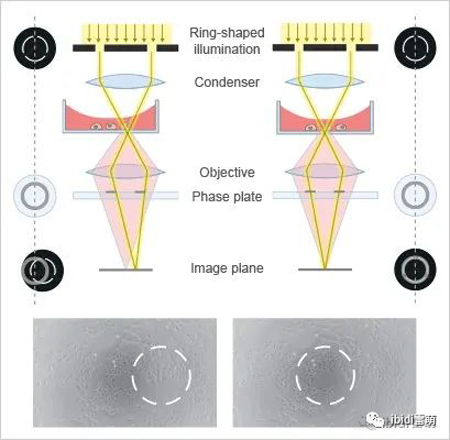

左邊具有彎液面的光束路徑未對準，右邊是無彎液面的光路對準正確，相位對比良好。 如何避免彎液面？
ibidi開發出了多種解決方案很好地解決了這個問題——并保證相位對比圖像： * ibidi μ-Slide 15孔3D載玻片和μ-Plate 96孔3D載玻片 * ibidi channel μ-Slides通道載玻片 * ibidi μ-Slides PH+ * ibidi μ-Dish 35 mm Quad四區塊 高壁培養皿 μ-Slide 15孔3D載玻片 (formerly μ-Slide Angiogenesis)和μ-Plate 96孔3D載玻片 (formerly μ-Plate Angiogenesis 96 Well)

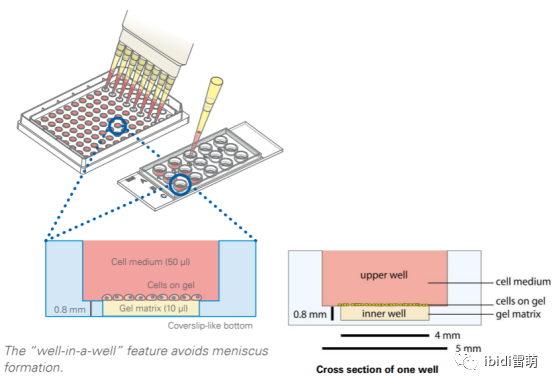

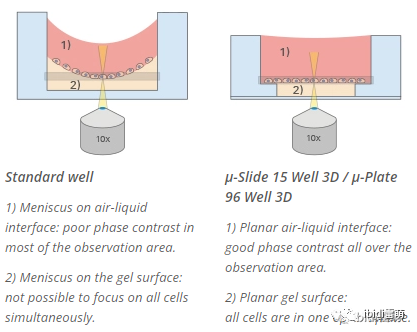

ibidi μ -Slide 15 Well 3D 和μ-Plate 96 Well 3D （下圖右）提供理想的細胞培養容器： 1）可獲得相差圖像； 2）一種獨特的幾何技巧，即“孔中孔”技術，抑制了彎液面的形成，并在整個觀察區域產生了良好的相位對比。 而普通的細胞培養容器（下圖左）： 1）氣液界面彎液面：大部分觀察區域相差較差。 2）凝膠表面的彎液面：不可能同時聚焦所有細胞。

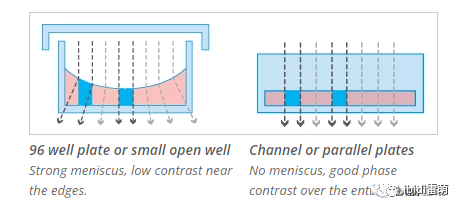

ibidi channel μ-Slides通道載玻片 ibidi channel μ-Slides通道載玻片為相差顯微鏡提供了理想的光學條件。培養細胞時，通道自下而上充滿培養基。這在幾何上抑制了彎液面的形成，并在整個通道中實現了相差。
ibidi μ-Slides PH+ ibidi μ-Slides PH+（有2 Well Ph+、4 Well Ph+兩種規格）專為相差顯微鏡設計。每個孔中的特殊中間擋板可避免彎液面形成并確保了相差——無論孔的那個部分都能快速成像。

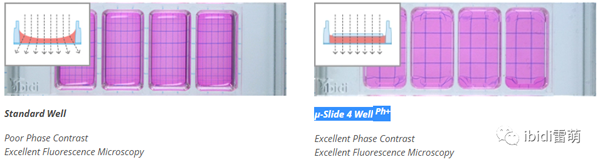

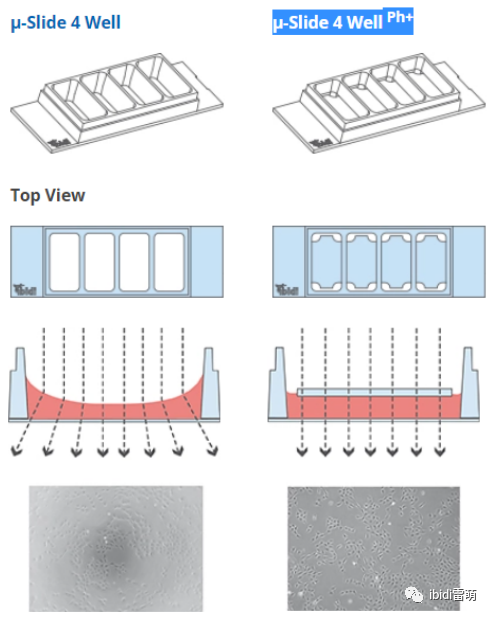

使用μ-Slide 2 Well Ph+、4 Well Ph+可減少彎液面，增加對比度良好的細胞面積。這種良好的對比是由于中間擋板產生的平行光束路徑。 Ph+孔與標準孔的比較：Ph+孔無彎液面效應

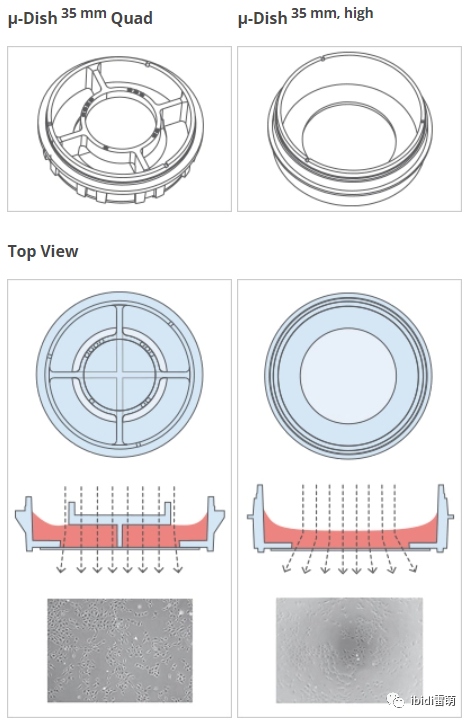

ibidi μ-Dish 35 mm Quad四區塊 高壁培養皿 中心擋板提供相位對比度

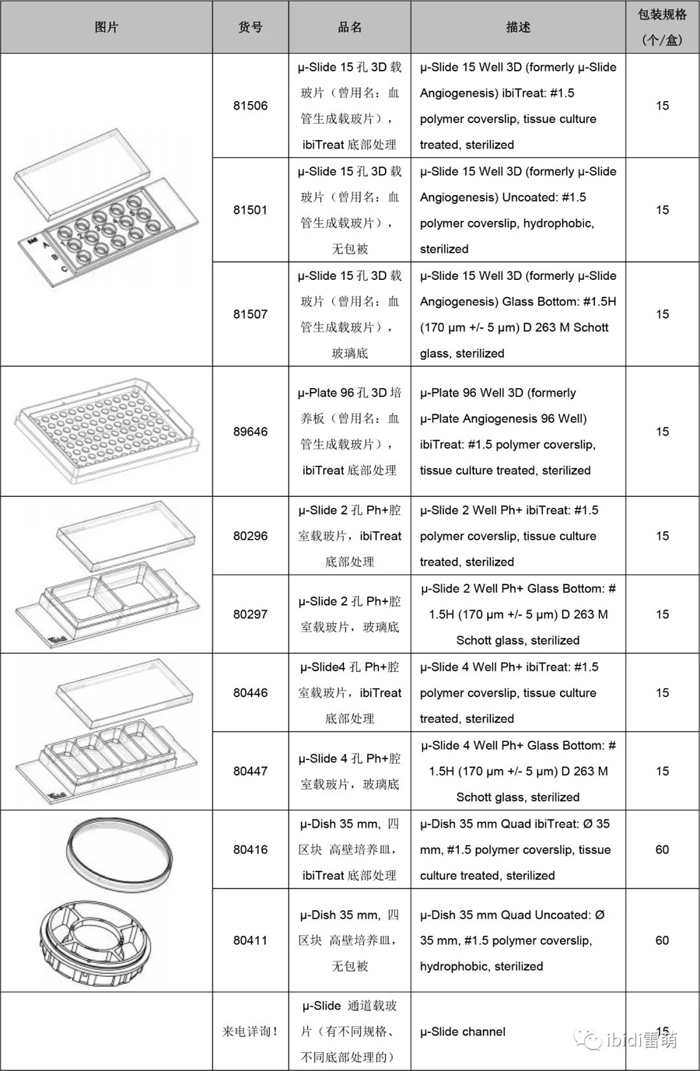

ibidi μ-Dish 35mm Quad四區塊高壁培養皿（左圖）居中的中間擋板減少了彎液面的形成，從而實現了相位對比光學。同時，這種Ph+特征有利于細胞的均勻分布。 就像ibidi μ-Slide 2 Well Ph+和μ-Slider 4 Well Ph+一樣，μ-Dish 35mm Quad四區塊高壁培養皿將細胞生長和高分辨率顯微鏡結合在一起，無論是使用相差顯微鏡還是熒光顯微鏡。 訂購信息：  |
